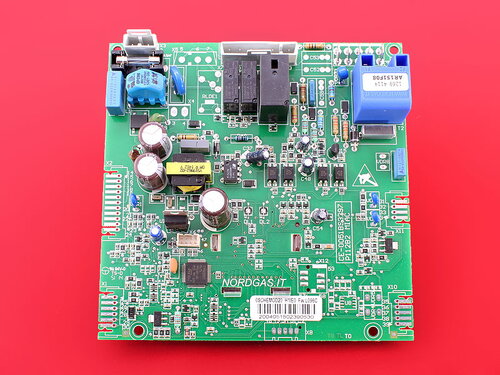

Плата Nova Florida Delfis AF, Fondital Antea AF (для котлов с одним теплообменником)

Плата котлов Нова Флорида, Фондитал для битермических котлов

Обратите внимание, панели котлов с одним теплообменником и монотермические с двумя - не отличаются, но платы совершенно разные по электрическим подсоединениям. Схема электрических соединений в файле ниже основного фото.

Настенные газовые котлы Antea, Delfis с проточным битермическим теплообменником для производства гвс и обогрева помещений представлены в двух версиях:

• с открытой камерой сгорания и естественной тягой СТN
• с закрытой камерой сгорания и принудительной тягой CTFS.

Электронная плата установлена в обеих версиях. Имеет непрерывную модуляцию пламени за счет трех датчиков (на подающей и обратной линии и на контуре гвс), ионизационный контроль пламени осуществляется с помощью моноэлектрода.

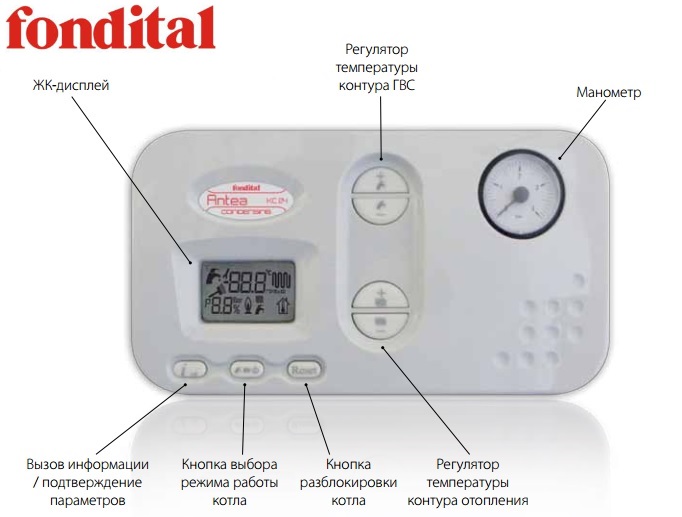

Жидкокристаллический дисплей вмонтирован на основной плате, на нем высвечивается температура подающей линии отопления, температура гвс на выходе, коды ошибок, параметры работы контура отопления и горячего водоснабжения, режим работы котла.

Характеристики платы Fondital, Nova Florida:

Рабочее напряжение: от 170 ÷300 В переменного тока;
Частота питания: 50–66 Гц;
Класс защиты: IP00;
Предохранитель: 5 × 20 2AF;
Ток ионизации: 1,2 µA;
Техника обнаружения пламени: ток ионизации;
Тип измерения: поляризованный фаза — нейтраль;
Характеристики жидкокристаллического экрана (задняя часть платы);
N° разряд кода: 2;
Подсветка экрана: да;
Фон: зеленый.
