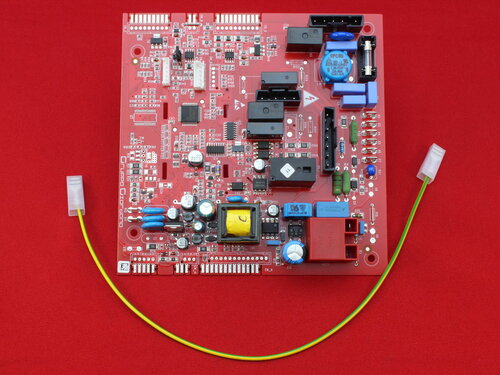

Плата Orion-Virgo-Formentera-Itaca Condensing, Giava, Madeira Solar, Pegasus конденсационные

  • 3 072 грн.

На складе
  • Производитель: Fondital
  • Артикул: 6SCHEMOD27
  • Код товара: 33.271

Плата Nova Florida, Fondital для конденсационных котлов

Nova Florida
Nova Florida
Orion Condensing KC 24-28-32
Orion Condensing KRB 24-28-32
Orion Condensing KR 24-28-32
Virgo Condensing KC 24-28-32
Fondital
Fondital
Fondital
Fondital
Formentera Condensing KC 24-28-32
Formentera Condensing KRB 24-28-32
Formentera Condensing KR 24-28-32
Itaca Condensing KC 24-28-32
Itaca Condensing KRB 12-24
Itaca Condensing KR 24-32
Itaca Condensing KB 24-32
Madeira Solar KRBS 12-24-28-32
Madeira Solar KRBS V 12-24-28-32
Madeira Solar KRBS Z 12-24-28-32
Madeira Solar KRBS M 12-24-28-32
Madeira Solar KRBS-M-V 12-24-28-32
Madeira Solar KRBS-M-Z 12-24-28-32
Giava KRB 12-24-28-32
Giava KRBV 12-24-28-32
Giava KRBZ 12-24-28-32
Pegasus KB 12-24-28-32
Pegasus Solar KRBS

Плата используется в навесных и напольных конденсационных котлах:

  • одноконтурных с вмонтированным трехходовым клапаном для подключения внешнего бойлера;
  • двухконтурных для работы в системах отопления и горячего водоснабжения;
  • в комбинированных двухконтурных с трехходовым клапаном и встроенным внешним бойлером;
  • со встроенной гидравлической стрелкой, высоко и низкотемпературным контуром;
  • со встроенной гидравлической стрелкой, высоко и двумя низкотемпературными контурами.

Управление котлом осуществляется с помощью двух плат, основной и платы интерфейса. На первой сосредоточены все основные управляющие компоненты, включая трансформатор поджига, а вторая предназначена для управления котлом посредством дисплея с технологией touch screen. Плата интерфейса позволяет подключать датчики комнатной температуры и осуществлять автоматическую подпитку системы отопления. Сообщение между платами осуществляется по кабелю с протоколом RS485 и напряжением питания 24 В.

ⓘ ⓘ ⓘ Данная плата управления настроена для работы на природном газе с котлами мощностью 24 кВт и проточным нагревом гвс. Для работы с котлами на другом типе газа и другой мощности, необходимо изменить технические параметры.

Обязательным условием для правильной функциональной работы котла после установке платы является монтаж электрического кабеля, что поставляется в комплекте с электронной платой. Без установленного кабеля плата сигнализирует код ошибки Е01 (блокировка и-за отсутствия розжига). В комплекте с платой управления поставляется инструкция по изменению параметров и программированию платы. Внимательно следуйте всем описанным пунктам. ⓘ ⓘ ⓘ

С электрической схемой подсоединений и кодами ошибок можно ознакомиться в файле ниже основного фото.

Характеристики основной платы для конденсационных котлов:

Рабочее напряжение: от 170 Вольт до 300 Вольт переменного тока;
Частота: 45 – 66 Гц;
Рабочая температура: -20°C ÷ +60°C;
Класс защиты: IP00;
Мощность в режиме покоя: 1,2 Вт;
Плавкий предохранитель: 5x20 2AF;
Ток ионизации: 2 μA;
Питание многофункционального реле: 230 Вac 100VA cosfi 0,7;
Способ обнаружения пламени: по току ионизации;
Тип обнаружения: не поляризированный.
