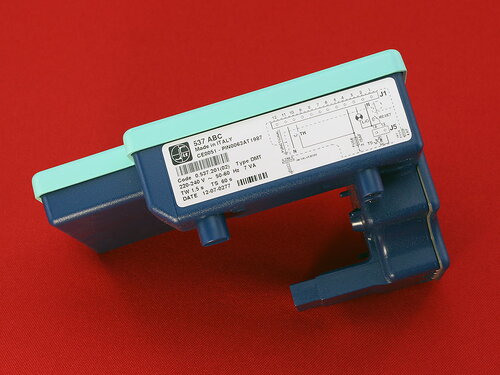

Плата розжига Fondital Bali RTN, Nova Florida Altair RTN 6WSCEACC0

  • 2 208 грн.

На складе
  • Производитель: Sit
  • Артикул: 0.537.201
  • Код товара: 33.141

Контроллер поджига Fondital Bali RTN, Nova Florida Altair RTN Sit 537 ABC

Fondital
Nova Florida
Bali BTN 25
Bali BTN 32
Bali BTN 42
Bali RTN 18-24-32-36-48
Bali RTN E 18-24-32-36-48-60-70-80-90-100
Bali RTN PVE 18-24-32-36
Bali RTN PV 18-24-32-36
Altair BTN 25
Altair BTN 32
Altair BTN 42
Altair RTN 18-100
Altair RTN E 18-24-32-36-48-60-70-80-90-100
Altair RTN PVE 18-100
Altair RTN PV 18-100

Котлы группы Bali и Altair B состоят из чугунного теплообменника с возможностью подключения газа, что обогащают уже широкий спектр Bali и Altair R. Котлы группы Bali и Altair B предназначены для удовлетворения постоянно растущего спроса на продукцию ACS, например, для домов с большими ванными и с гидромассажем. Все модели накопительных бойлеров оснащены баком из нержавеющей стали емкостью 60 литров и хорошей теплоизоляцией. Несмотря на небольшие размеры бойлера, благодаря системе Aqua Premium, производительность ACS Bali и Altair B сопоставима с той продукцией, где нагревательная емкость гораздо больше, и они более громоздкие.

Котлы Altair, Bali являются современными напольными теплогенераторами с чугунным теплообменником. Котлы оборудуются инжекционными газовыми горелками с высоким КПД сгорания топлива. Выпускаются модели как с открытой, так и с закрытой камерами сгорания. Данные котлы могут удовлетворять запросы как по отоплению, так и по горячей воде, так как в модельном ряду присутствуют как одноконтурные, так и двухконтурные модели.

Модельный ряд состоит из следующих котлов с открытой камерой сгорания:

  • RTN - одноконтурный котел с открытой камерой сгорания и пъезоподжигом, 5 моделей мощностью от 18 до 48 кВт;
  • RTN PV - одноконтурный котел с открытой камерой сгорания с пъезоэлектрическим розжигом, включает 4 модели мощностью от 18 до 36 кВт;
  • RTN E- одноконтурный котел с открытой камерой сгорания с электроподжигом пилотной горелки, включает 10 моделей мощностью от 10 до 100 кВт;
  • PVE - одноконтурный котел с открытой камерой сгорания, с электронным розжигом пилотной горелки, ионизационный контроль пламени, 4 модели мощностью от 18 до 36 квт.
  • BTN E - котлы с открытой камерой сгорания, естественной тягой, электронным розжигом и контролем пламени и ионизации, мощностью от 25 до 42 кВт.

Котлы версий R-BTN E оснащены системой электронного поджига с пилотной горелкой прерывистого действия (пилотная горелка включается перед основной и гасится если нет запроса на работу основной горелки). Используется газовый клапан SIT 840 Sigma, в котлах мощностью более 60 кВт используются два клапана подключенных параллельно. Для выполнения функций электронного розжига используется плата поджига Sit 537 ABC 0.537.201.

Диаграмма работы платы поджига Sit 537 ABC для дымоходных котлов.

Sit 537 ABC 0.537.201

При замыкании контактов термостата котла, после паузы TW длительностью 1.5 секунды подается электропитание на электроклапан EV1 и электрод поджига. Как только электрод контроля пламени ER обнаруживает его наличие, напряжение питания начинает подаваться также на электроклапан EV2, что позволяет произвести розжиг основной горелки.
Если в течении времени безопасности TS длительностью 60 секунд сигнал пламени не соответствует требуемой величине, плата поджига переходит в состояние блокировки и подает напряжение на индикатор R6.

Подведем итоги:

Плата розжига 537 ABC с кодом 0.537.201 устанавливается в напольных котлах дымоходных версий Nova Florida Fondital Bali RTN и Altair RTN. Артикул блока розжига по Fondital 6WSCEACC0. Производитель Sit Италия.
