Реле воздуха для котлов Аристон 24 кВт в новом корпусе

CLAS 24FF CLAS SYSTEM 24FF CLAS EVO 24FF	GENUS 24FF BS 24FF BS II 24FF	EGIS 24FF EGIS PLUS 24FF MATIS 24FF

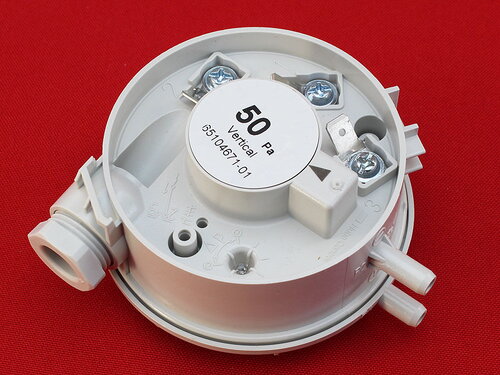

Реле давления воздуха Ariston Clas, BS, Genus в новом дизайне от завода производителя Huba Control используется в турбированных котлах мощностью 24 Квт для контроля отвода продуктов сгорания. При разомкнутых контактах давление срабатывания равно 50 Па (0,50 мбар), при замкнутых контактах равно 60 Па (0,60 мбар). Значение 50 Па снимается на выходе турбины, второе 60 Па в камере сгорания. Значения давления срабатывания отрицательные и всегда ниже атмосферного. Хотелось бы отметить, что дизайн прессостата изменен торговой маркой - в продаже только прессостаты нового образца (внешний вид запчасти не влияет на его функциональные возможности).

Прессостат Аристон - спецификации и принцип работы

Для контроля надлежащего отвода продуктов сгорания в котлах Ariston Clas, BS, Genus, Egis, AS предусмотрено давление срабатывания:

Разомкнуты = 50 Па (0,50 мбар);
Замкнуты = 60 Па (0,60 мбар).

Первое значение давления снимается на выходе вентилятора (штуцер “L” реле давления). Второе значение давления снимается в камере сгорания (штуцер “Н” реле давления). Оба значения являются отрицательными (ниже атмосферного), но пневмореле контролирует разность указанных значений (для измерения этой разности можно подключить дифференциальный манометр к штуцерам отбора давления, расположенным в верхней части котла. При работе котла контакты прессостата замкнуты. Котел реагирует на размыкание контактов. Производителем маностата является Huba Control Италия.
