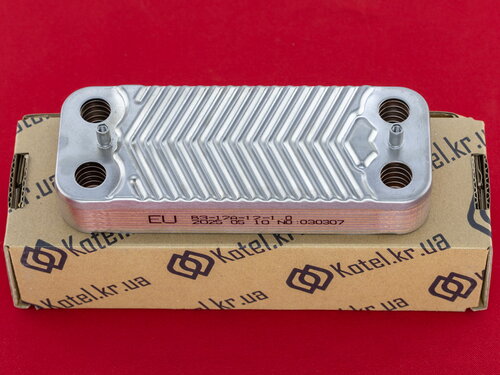

Вторичный теплообменник Протерм Пантера с версией 15 и 17 ➣ 12 пластин

Теплообменник системы ГВС котлов Protherm Panther (Пантера) используется в котлах как с принудительной тягой, так и естественной. Скоростной ребристый теплообменник котлов Протерм Пантера с артикульным номером 0020043598 устанавливается в котлах Protherm Panther (Пантера) 24 KTVR 15, 24 KOV 15, 24 KOVR 17, 24 KTVR 17, 28 KTV 17 - соответственно используется в 15 и 17 версии котлов Пантера.

Теплообменник вторичный Пантера ТУВ Е4Н.14 состоит из 12 пластин одинакового размера, которые расположены относительно друг друга на 180 градусов для обеспечения чередования холодных и горячих каналов. Завод производитель теплообменника Swep E5T Art.No. 18038.

В процессе эксплуатации теплообменник вторичный котлов Пантера может забиться накипью и отложениями солей, в результате чего проходимость теплоносителя уменьшается, также уменьшается площадь теплосъема. Решением этой проблемы является промывка теплообменника кислотным раствором. Иногда в результате промывки теплообменника может образоваться течь или внутренний пробой теплообменника горячего водоснабжения.

Для осуществления замены вторичного скоростного теплообменника необходимо снять переднюю крышку котла и открыть панель управления, слить отопительную воду из котла, закрыть кран подачи холодной воды в котел. Далее мы открываем кран горячей воды чтоб слить воду из трубы горячего водоснабжения. Необходимо демонтировать циркуляционный насос и желательно плату розжига. Теплообменник крепиться двумя винтами к гидроблоку, их нужно ослабить. Отводим, приподнимаем и снимаем теплообменник ГВС из котла. Перед заменой нового теплообменника, проверяем состояние уплотнительных прокладок и их положение в гидроблоке. При износе уплотнительных прокладок их нужно заменить.

Новый теплообменник монтируем в котел в обратной последовательности. После монтажа теплообменника открываем краны на трубопроводе отопительной системы и холодной воды, производим подпитку отопительной системы. Следующие действие - это установка давления на величину 1,2 мбар. Проверяем герметичность и удаляем воздух из системы.
