Первичный теплообменник Protherm Рысь Lynx HK28, Demrad Atron H28

Теплообменник первичного контура отопления котлов Protherm, Demrad 28 кВт

Protherm	Demrad
Рысь Lynx HK 28	Atron H28

Выбор основного теплообменника котла на отопление.

Что нужно знать при заказе первичного теплообменника?

➢ котел турбированный с принудительной тягой или дымоходный с естественной;
➢ тепловая мощность газового котла,
➢ год выпуска отопительного агрегата,
➢ точное название согласно шильдика внутри котла (в инструкции обычно указывается перечень всего модельного ряда с разными мощностями).

Одним из самых простых способов правильного выбора является сравнение габаритных размеров теплообменника и сопоставление фото теплообменника неисправного с новым на сайте.

Что может отличаться в конструкции теплообменников первичного контура?

➢ расположение трубок подачи и обратки теплоносителя (горизонтально или по диагонали);
➢ подключение присоединительных трубок: под клипсу или резьбовое подключение;
➢ длина рабочей части внутри камеры сгорания, ширина обычно стандартная 180-190 мм;
➢ количество ламелей: теплообменник с одной и той же длиной рабочей части может иметь разное количество ламелей (пластин), обычно в турбированных версиях их больше, по-сравнению, с дымоходными.

➤➤➤ В данной конструкции теплообменника котлов Protherm, Demrad трубки подключения размещены параллельно по горизонтали.

Обратите внимание, на боковой части теплообменника сконструирован двухслойный ряд витков трубок. Данная модернизация с многослойным завитвлением позволяет уменьшить ширину теплосъемной площади для уменьшения рабочей зоны теплообменника. Боковые зигзаги не свойственно однослойной конструкции традиционного теплообменника. Обычно теплообменник изготавливают из медной трубы, расположенной зигзагом, связав конструкцию ламелями теплопередачи. Конструкцию данного изделия усовершенствовали, расположив трубу в два этажа, что позволило сократить площадь над горелкой без потерь мощности. Таким образом, размер теплообменника в ширину остался неизменным, но увеличился в толщине.

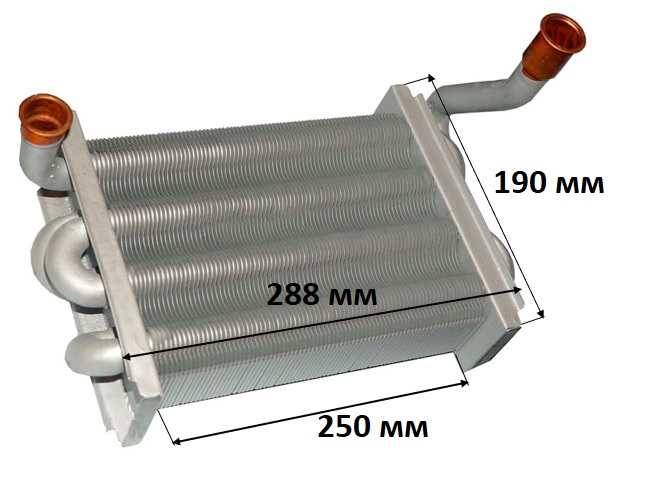

Конструкция теплообменника Protherm Рысь Lynx 28, Demrad Atron H28 с номинальной мощностью 28 кВт:

• патрубки размещены по горизонтали и параллельны между собой;
• длина рабочей части 250 мм, по выступающим коллекторам 288 мм, ширина 190 мм;
• подключение - под клипсы;
• материал - медь с алюминиевым высокотемпературным, антикоррозийным покрытием;
• страна производитель Италия.
