Водяной редуктор колонки Ariston Fast, Chaffoteaux Fluendo 11 латунный ➣ Заменен на пластиковый

  • 2 352 грн.

На складе
  • Производитель: Chaffoteaux Maury
  • Артикул:61313094
  • Код товара: 13.3

Поделиться с друзьями:

 Скидка 3% для заказов через корзину Скидка 3% для заказов через корзину

Гидравлический узел латунный газовой колонки Ariston Fast, Chaffoteaux Fluendo заменен на пластиковый корпус.

Завод изготовитель модернизировал конструкцию водного блока, и на сегодня металлический редуктор поставляется в пластиковом усовершенствованном исполнении с монтажным комплектом для замены.

Водяной узел колонок Ariston Fast, Chaffoteaux Fluendo в зависимости от года выпуска разный: до 2008 года использовался латунный гидроузел, начиная с 2008 года колонки Fast и Fluendo снабжены пластиковым водным блоком. Узлы гидравлические не взаимозаменяемы, поэтому при оформлении заказа, обязательно нужно учитывать год выпуска. Также, обратите внимание, что водные узлы для колонок с протоком 11 и 14 литров в минуту также отличаются. Рассмотрим модельный ряд колонок, на который вмонтирован латунный гидроблок:

Ariston FAST 11 CF PChaffoteaux FLUENDO 11 CF P
Ariston FAST 11 CF EChaffoteaux FLUENDO 11 CF Е

P - пьезорозжиг,  Е - электрический поджиг.

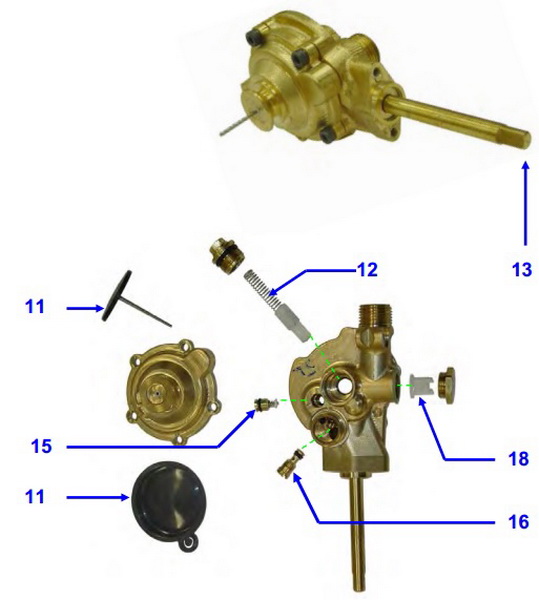

Ariston, ChaffoteauxУзел водяного вентиля выполнен из латуни. Содержит также фильтр горячей воды, регулятор, трубку Вентури и узел диск-диафрагма.
-11- Тарелка со штоком и диафрагма (мембрана) водного узла
-12- Регулятор расхода
-13- Селектор температуры
-14- Регулятор потока при открытом селекторе
-15- Регулятор потока при закрытом селекторе
-16- Трубка Вентури
-18- Фильтр горячей воды
Местонахождение: закреплён на газовом вентиле двумя винтами с крестообразным шлицем.
Принцип действия: один и тот же в аппаратах типов Р и Е; в аппаратах типа Е также срабатывает микропереключатель.

При наличии разбора воды и при достаточно большом значении перепада давления, измеряемого трубкой Вентури (16), диафрагма (11) приоткрывается.

Устройство блокировки зажигания обеспечивает постепенное перемещение диафрагмы и, соответственно, постепенное зажигание основной горелки. Расположено на трубопроводе разрежения водяного вентиля. Регулятор (15) соответствующий закрытому селектору, обеспечивает регулирование расхода через трубку Вентури в зависимости от давления.
Положение основного регулятора (12) определяет расход воды. Кроме того, дополнительный регулятор, соответствующий открытому селектору (14), обеспечивает дополнительный поток через трубку Вентури, при условии, что селектор температуры (13) открыт. Указанный селектор закрыт во время зажигания и при низком давлении, благодаря чему трубка Вентури работает с большей эффективностью.
Регулирование непосредственно определяется перемещением основного регулятора (12). При этом изменяется условный проход для воды, что прямо влияет на перемещение диафрагмы.

Для герметизации водяного контура имеется уплотнительное кольцо вокруг тарелки клапана.
Для регулирования температуры воды также используется селектор (13). В этом случае поток горячей воды проходит как через трубку Вентури (16), так и через отверстие, образующееся при открытии селектора (13).
Когда кран разбора горячей воды закрыт, значения давления по разные стороны диафрагмы (11) равны. Обратная подача воды осуществляется через трубопровод разрежения.

Купить водяной редуктор газовой колонки Ariston, Chaffoteaux.

Новая комплектация предусматривает наличие:

  • оригинальной упаковки Ariston TermoGroup;
  • пластикового водяного блока;
  • полного монтажного комплекта для инсталляции — гофрированный шланг, металлические переходники,  уплотнения для прочной фиксации, скоба.
