Плата розпалу колонки Junkers Jetatherm (13-PIN роз'єм)

Електронний блок управління колонки Юнкерс

Блок управління і розпалювання встановлюється на колонках з батарейковым розпалом полум'я в настінних газових водонагрівачах серії Jetatherm.

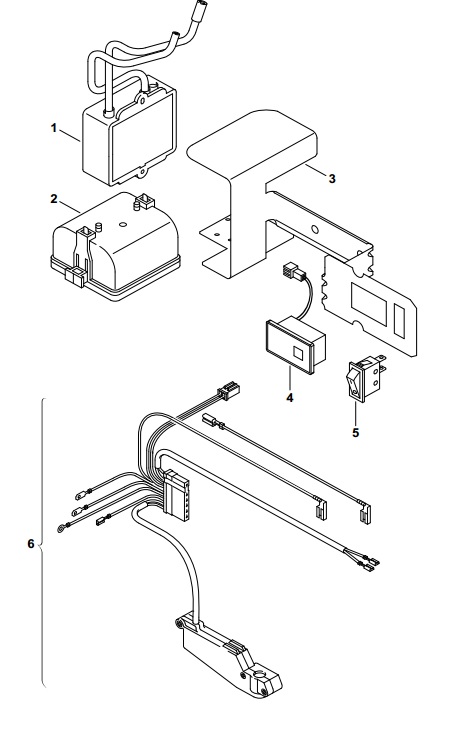

1 – Електронний блок розпалу
2 – Батарейний відсік
3 – Кріплення
4 – Світлодіод
5 – Вимикач
6 – Мікровимикач.

Газові водонагрівачі серії Junkers Jetatherm бувають в двох модифікаціях і відрізняються електронними комплектуючими. Тому для правильного оформлення замовлення на плати для колонок, приділіть увагу точної моделі обладнання, маркування на блоці і розташуванням електронних компонентів.

Відмінною рисою даного блоку управління є ➤ ➤ ➤ 13-PIN роз'єм. ➤ ➤ ➤ Розглянемо детальніше схему електричних підключень.

Схема установки і підключення блоку управління газової колонки Junkers WR 275, 350, 400-3KD0B.

Схема установки і підключення блоку управління газової колонки Junkers WR 275, 350, 400-3KD0B.

Характеристики блоку розпалювання Junkers (Юнкерс):

✔ Тип B0155AT-6H
✔ Номінальний обсяг: 1,5 В постійного струму
✔ Pin 8707207123
✔ вхід DC 1,5 В
✔ вихід: MIN1 2KV
✔ UM NO. 29509030.8
✔ Країна виробник Португалія.

Якщо газова колонка не дає гарячу воду, слід перевірити, чи горить контрольна лампочка. Якщо індикаторна лампочка блимає, слід замінити батарейки.

Після року експлуатації колонку необхідно перевіряти і чистити від накипу і засмічень.

Правильна експлуатація впливає на довговічність роботи газового обладнання.

Замовлення запчастин для ремонту колонок Юнкерс здійснюється тільки за повної моделі водогрійного апарату. Помилка в цифрі чи букві може вплинути на неправильний підбір комплектуючих.
