Реле протоки, датчики Холу, витратоміри, мікроперемикачі

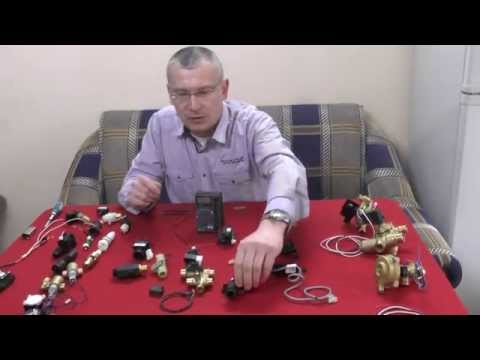

Реле протоки, датчики Холу, витратоміри та мікроперемикачі.

Гідравлічний датчик протоку води – також просто фіксує наявність протоки, не залежно від кількості проходить рідини, в межах від 1,7 до 30 л/хв. Спрацьовування датчика обумовлено натисканням кнопки вимикача під впливом тиску проходить води. Протока води впливає на мембрану котла, переміщаючи шток з тарілкою нажимающий кнопку датчика протоку ГВП. Після припинення руху води тиск з обох сторін мембрани вирівнюється і шток заїжджає назад, відпускаючи кнопку датчика протоки у вихідне положення – відбувається розмикання контакту. Застосування такого принципу визначення протоки відійшло на другий план з початком застосування герконовий реле протоки, які зарекомендували себе як більш надійні, прості і довговічні.

Реле протоку води - дозволяє миттєво визначити з'явився протоку води. Конструктивно включає в себе поплавок оригінальної конструкції з вбудованим магнітом і геркон вимикач. Під впливом протоку води відбувається переміщення поплавця у верхнє положення, він наближається до датчика. Вбудований магніт при цьому впливає своїм магнітним полем на мікро геркон перемикач, що призводить до замикання контактів. Особливість конструкції, в тому, що поплавець не спливає, а переміщається відносно осі напором води. Мінімальний проток 1,7 л/хв., який може зафіксувати реле протоки, на виході встановлений обмежувач протоку до 15 л/хв. пропускної здатності. Він допомагає уникнути ситуації, коли протока через теплообмінник перевищує продуктивність котла по ГВС. Внаслідок занадто великої витрати в контурі гарячої води може виникати недостатній нагрівання. Часто в наших умовах ми стикаємося з протилежною ситуацією, коли тиск і потік води дуже низькі, котел внаслідок цього не запускається або сильно перегрівається воду при роботі в режимі колонки, як вихід із ситуації – демонтаж обмежувача протоки.

Датчик Холла - при обертанні магніту, що знаходиться в турбіні, виникає обертове магнітне поле. Швидкість обертання цього поля повністю збігається з кількістю проходить через датчик протоку води. Датчик Холу під впливом цього поля генерує електричні імпульси, які зчитуються платою котла. По частоті цих імпульсів обчислюється швидкість протоку води котлом. Завдяки датчика Холу на виході ми отримуємо воду зі стабільною температурою, яка не залежить від кількості протоки. Застосування такого датчика обумовлено постійним прагненням виробників газового обладнання домогтися максимального комфорту при експлуатації котлів і колонок. Похибка температури води при роботі з таким датчиком протоку зводиться до мінімальної 1-2 градуси.
