Електронна плата котла Demrad Kalisto HK D | BK D

Плата Демрад Калісто BK D, D HK

Встановлена в модельному ряді котлів:

ВК - котли з відкритою камерою згоряння; Котел з природним газовідводом (відкрита камера згорання).
ПК - котли з закритою камерою, турбовані версії.
120 / 220 Номінальна потужність котла – 20 кВт
124 / 224 Номінальна потужність котла – 24 кВт
130 / 230 Номінальна потужність котла – 30 кВт

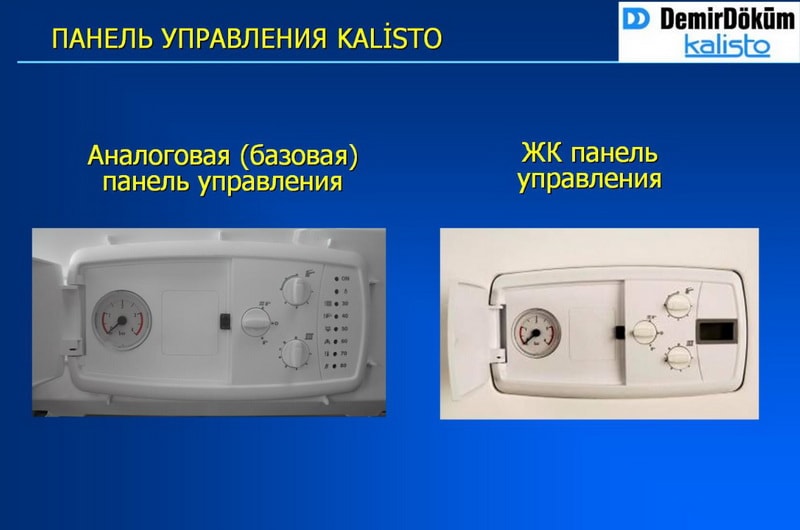

Зверніть увагу котли Demrad Kalisto можуть мати різну панель управління: лампочки індикації і рідкокристалічний дисплей.

Електроніка котлів Kalisto складається з електронної плати, яка включає в себе модуль керування розпалом, забезпечує прямий розпал пальника і контроль полум'я при постійному контролі подачі газу. Не залежно від панелі управління і задіяних дисплея або плати індикації - основна плата залишається незмінною. На нових платах управління використовується система SMPS (Switch Mode Power Supply), що дозволяє працювати в більш широкому діапазоні напруги. Менше нагрівається, і завдяки наявності імпульсного трансформатора плата менш чутлива до перепадів напруги.
Не на всіх електронних платах котлів Kalisto є регулюють потенціометри та перемикачі (тільки у версіях з аналогової панеллю управління).

Розглянемо детальніше панель управління для різних модифікацій котлів Demrad Kalisto.

Вхід в сервісне меню і зміна налаштувань котла здійснюється за допомогою трьох ручок регулювання на передній панелі. Для того щоб зайти в сервісне меню необхідно ручку Вкл./Викл. режим "Зима"/"Літо" переключити три рази з положення "0" у положення "Зима".
У моделях з аналогової панеллю управління горять дві перші лампочки, на ЖК дисплеї цифра "01".
Для зміни параметрів потрібно змінити положення ручки регулятора режиму "Зима"/"Літо".

Система індикації панелі управління котлів Demrad Kalisto

• ON – індикатор мережі (зелена).
• Індикація температури (гвп / опалення).
• Індикація несправності (блимає червона лампочка).
• Котел включений - зелена лампочка режиму очікування горить, показуючи, що електрика подається на електронну плату.
• Температура гарячої води, що надходить з котла, відображається червоними індикаторними лампочками праворуч від індикатора режиму очікування (мінімальний режим) до крайнього правого індикатора (максимальний режим).
• Блок керування котлом BK/HK D 120/124/130 з базовою модифікацією має вбудовану функцію визначення несправності допомогою світлових діодів. У разі виникнення несправності загоряється і починає блимати відповідна червона індикаторна лампочка.
• У разі перебоїв В подачі газу або несправності пальника запалюється крайня червона індикаторна лампочка або при перегріві системи запалюється друга праворуч червона індикаторна лампочка, робота котла блокується. Для перезапуску котла після усунення несправність необхідно встановити функціональний перемикач в положення «О», після чого, почекавши кілька секунд, повернути його в попереднє положення («ЗИМА» або «ЛІТО»).
