Плата котла Junkers Euroline ZS, ZW, OW 23 ➣ 1KE | 1AE

Плата котлів Юнкерс Євролайн Honeywell

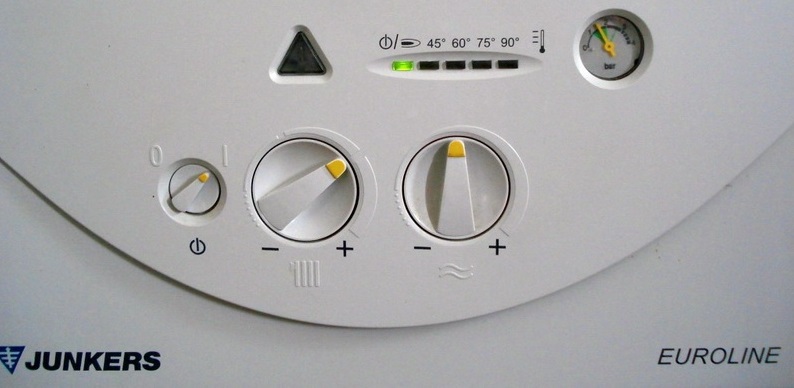

➤➤➤ Котли Junkers Euroline мають різновиди по електроніці і гідравліки в залежності від маркування та року випуску. По маркуванню відрізняються наявністю в моделі цифри "1" - 1KE | 1AE і KE | AE. Одна цифра має величезне значення в правильному виборі комплектуючих для ремонту котлів Юнкерс Євролайн. Для уникнення помилок у виборі запчастини розглянемо панель котлів Junkers Euroline з маркуванням 1KE | 1AE: ручки управління розміщені по центру панелі, в котлах більш старих випусків Євролайн - ручки зміщені по лівій частині панелі.

Плата управління від виробника Honeywell з маркуванням S4962CM1004V04U. Призначена для контролю процесами роботи котла і не має різновидів для котлів різних номінальних потужностей і камери згоряння.

На передній панелі котла розміщені світлові індикатори, які сигналізують про роботу котла. Більш детальна інформація розписана в "Інструкції з технічного обслуговування котла Юнкерс Євролайн", можна ознайомитися у файлі нижче основного фото.

Заміна плати управління Юнкерс Євролайн:

Щоб зняти електронний блок, необхідно відкрутити 2 кріпильних гвинта передній панелі і обертальним рухом опустити його вниз. Щоб отримати доступ до самого електронного блоку, зніміть пластмасову кришку, відкрутивши 4 кріпильних гвинта. Коли електронний блок перебувати у відкритому положенні, необхідно проявляти обережність, щоб краплі води зверху не потрапили на нього. Електронний блок не прикручений до передньої панелі, тому легко витягується.
