Плата керування котла Protherm Panther (Пантера), Gepard (Гепард) ➣ версія 19

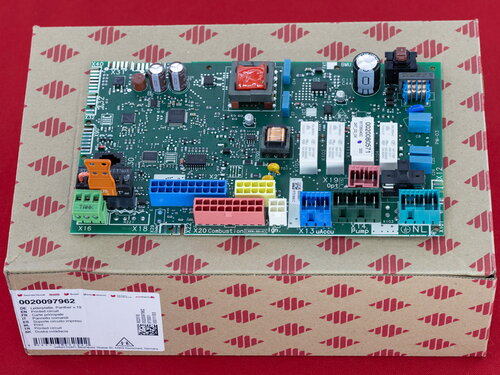

Плата управління Protherm Panther (Пантера) / Gepard (Гепард) v.19 - 0020097962

Електронна плата управління з артикулом 0020097962 призначена для встановлення на газові настінні котли Protherm версій Panther (Пантера) та Gepard (Гепард) v.19 (версія 19), випущених у період з 2010 до 2015 року.

Ця плата є універсальною для турбованих (KTO, KTV, MTV) та димохідних (KOO, MOV) версій котлів.
УВАГА! Плати керування для різних версій котлів не взаємозамінні. Перед замовленням необхідно візуально звірити вашу стару плату із замовленою, враховуючи рік випуску та версію котла (v.19, v.20 тощо).

Для достовірного вибору електронної плати управління для котлів Protherm Panther або Gepard v.19, необхідно обов'язково звірити код, вказаний на наклейці корпусу або самої друкованої плати модуля, що вийшов з ладу.

Сумісні коди та артикули:
Артикул для замовлення / Номер за каталогом: 0020097962 (основний код запчастини).
Код, вказаний на корпусі/платі (виробничий): 0020080571 або 0020080498 (ці коди технічно ідентичні та замінюються артикулом 0020097962).

При пошуку та замовленні використовуйте артикул 0020097962, але підтвердіть правильність вибору, переконавшись, що на вашій старій платі вказано один із виробничих кодів (0020080571 або 0020080498).

Сумісність плати Protherm 0020097962 з моделями котлів

Плата керування 0020097962 встановлюється на наступні моделі котлів Protherm v.19:

Плата 0020097962 сумісна з платою дисплея (інтерфейсу):

• 0020097980 для казанів Gepard
• 0020098259 для казанів Panther.

Важливо: Відмінності від пізніших версій

З 2015 року завод модернізував плату. Пізніші версії НЕ взаємозамінні з v.19:
2015-2017 рр. (v.20):

• Gepard MOV/MTV 20: плата 0020200395 (з інтегрованим дисплеєм).
• Panther v.20: плата 0020202572 (з виносним дисплеєм).

З 2017 року:

• Panther: платня 0020254535.
• Gepard: плата 0020260654 (замінена на 0010038073).

Інструкція із заміни та усунення помилки F.70

Процес заміни плати:

• Обов'язково вимкніть електроживлення котла Protherm.
• Від'єднайте всі роз'єми та замініть стару плату на нову 0020097962.
• Якщо котел Panther або Gepard має підключений бойлер, використовуйте гніздо X16.
• Увімкніть живлення. Інтерфейс запуститься, а потім перезавантаження котла (протягом 5 секунд), під час якого відбувається реплікація параметрів з інтерфейсу на головну плату.
• Після цього котел повністю функціональний, але може виникнути несправність F.70.

Усунення помилки F.70

Помилка F.70 може виникнути, якщо:
Встановлюється плата, призначена для іншої гами котлів.
Плата, що використовується для SAV" - це плата, що офіційно поставляється виробником як запасна частина для сервісного ремонту, плата, куплена як нова запасна частина для ремонту, що вимагає налаштування параметрів.
У цьому випадку необхідно вручну ввести код виробу (конфігурацію SAV).

Порядок введення коду виробу:

• Натисніть та утримуйте кнопку Mode більше 7 секунд.
• Введіть код доступу 35 за допомогою кнопок + або – (Гаряче водопостачання).
• Підтвердьте, натиснувши кнопку Mode.
• За допомогою кнопок + або - (Гаряче водопостачання) перейдіть до меню до появи діагностики коду 93.
• Змініть розмір коду виробу за допомогою кнопок + або - (Опалення). Код повинен відповідати таблиці кодів вашого казана (для кожної моделі він свій).
• Якщо величина, що відображається, вже вірна, її необхідно змінити, а потім повернутися до початкового значення.
• Підтвердження коду виробу відбувається автоматично через 3 секунди після його зміни.
• Інтерфейс перезавантажить інформацію котла.

У нашому магазині ви можете купити оригінальну плату управління Protherm Panther/Gepard v.19 (Арт. 0020097962), а також супутні плати дисплея (інтерфейсу).
