Поплавок Hermann Habitat 2 40004137 (магнітний датчик протоку)

Комплектуючий групи Гвп - датчик протоку Hermann Habitat

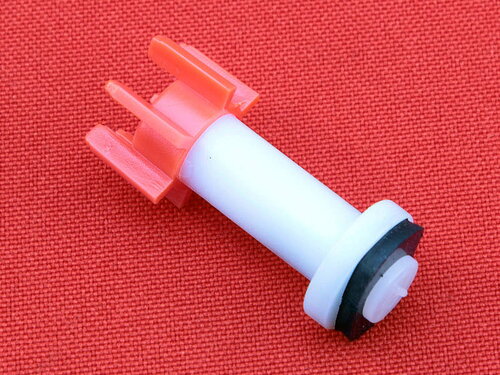

Поплавок Hermann Habitat 2 40004137 — магнітний датчик протоку води

Поплавок Hermann Habitat 2 40004137 — елемент датчика протоку води, встановленого в гідравлічній групі ГВП газового котла. Деталь використовується для визначення моменту відкриття крана гарячої води та передачі відповідного сигналу на систему керування котлом.

Усередині поплавка розташований магніт. Під час появи протоку холодної води поплавок переміщується всередині корпусу гідравлічної групи та наближається до герконового датчика. Під впливом магнітного поля контакти геркона змінюють свій стан, після чого електронна плата отримує інформацію про початок водорозбору та переводить котел у режим приготування гарячої води.

Поплавок є частиною датчика протоку Hermann Habitat 2 HA00540026 і дозволяє відновити роботу вузла без заміни всієї гідравлічної групи, якщо її корпус та інші елементи залишаються справними.

Артикул і призначення

Основний артикул деталі:

40004137

Також у продажу та каталогах аналогічний магнітний поплавок може зустрічатися під номером 411000001.

Призначення деталі:

• контроль наявності протоку води через контур ГВП;
• вплив вбудованого магніту на геркон;
• передача сигналу про відкриття крана гарячої води;
• запуск котла в режимі ГВП.

Сумісність

Поплавок 40004137 застосовується в гідравлічній групі котлів:

• Hermann Habitat 2 23 E;
• Hermann Habitat 2 24 SE;
• Bongioanni Linea Isy 23 I;
• Bongioanni Linea Isy 23 CSI.

Також поплавок 40004137 зустрічається в окремих версіях Hermann Eura. Перед замовленням для цієї серії рекомендується порівняти конструкцію встановленого датчика протоку та артикул старої деталі.

Для котлів першого покоління Hermann Habitat може застосовуватися інший поплавок — 40002946, тому під час підбору важливо враховувати саме модель і покоління котла.

Як проявляється несправність поплавка

На необхідність перевірки магнітного поплавка можуть вказувати такі ознаки:

• котел не реагує на відкриття крана гарячої води;
• опалення працює, але режим ГВП не запускається;
• котел нестабільно вмикається на гарячу воду;
• для запуску потрібен великий протік води;
• котел періодично перестає визначати водорозбір;
• геркон справний, але не реагує на рух води.

Причиною несправності може бути пошкодження корпусу поплавка, потрапляння води всередину, зниження рухливості через забруднення або пошкодження вбудованого магніту.

Під час діагностики також необхідно перевірити реле протоку та датчики Холла газових котлів, оскільки відсутність сигналу ГВП може бути пов’язана не лише з поплавком, а й із герконом, проводкою або електронною платою.

Чому вигідно замінити лише поплавок

Якщо корпус групи ГВП не пошкоджений, а геркон та інші елементи справні, немає необхідності купувати гідравлічний вузол у зборі. Заміна магнітного поплавка Hermann 40004137 дозволяє відновити роботу датчика протоку з істотно меншими витратами.

Якщо ж пошкоджено корпус гідравлічного блока або є тріщини та протікання, доцільніше встановити групу ГВП та гідравлічний вузол котла у зборі.

Перед покупкою рекомендується звірити артикул 40004137, модель котла та конструкцію встановленого датчика протоку.
