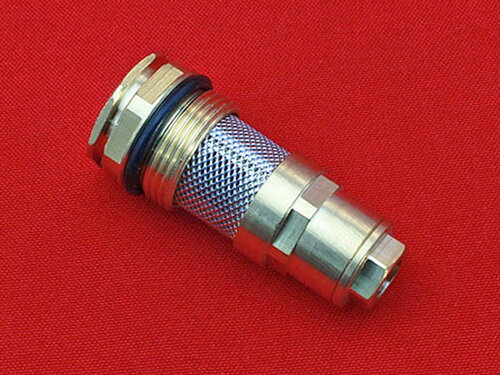

Фільтр і турбіна датчика протоки Zoom Boilers, Solly Primer, Weller, Rens, Biasi, Ariston, Protherm, Grandini

Реле протоку котлів з гідравлікою Fugas

Датчик протоку вмонтований в гідравлічну групу входу води в систему котла. Датчик протоку забезпечений фільтром і магнітним стрижнем. Служить для визначення руху сантехнічної води через котел. Фільтр виконує функцію фільтрації сантехнічної води проходить через гідравлічну групу входу води в котел. Датчик протоку визначає наявність протоку води і впливає на датчик Холла котла.

Гідравлічний вузол повернення з'єднує в єдину систему розширювальний бак, скидний клапан, кран підживлення, подачу холодної води в контур ГВП, повернення від системи опалення та від вторинного теплообмінника (у котлах з двома теплообмінниками). Крім цього, датчик протоку перемикає котел в режим приготування гарячої води при відкритті крана розбору.

Холодна вода подається у вузол повернення (1), проходить через фільтр-регулятор і реле протоку (2) і подається на вторинний або бітермічний теплообмінник через отвір (3). Потік води висуває штифт з нерухомого магніту, тим самим збільшується магнітне поле. Ця зміна фіксується датчиком і говорить про те, що почався розбір гарячої води.

Датчик холу замикається скобою на корпус турбіни протоки. Отримуючи живлення постійного ока від електронної плати котла, датчик перетворює сигнал в імпульси, частота яких прямо залежить від швидкості протоку.

Магнітний датчик протоку з фільтром призначений для установки в газових навісних двоконтурних котлах з одним бітермічним і двома роздільними теплообмінниками. Гідравлічний блок, в який вмонтований датчик протоку відрізняється кількістю отворів в залежності від версії котла, але магнітне реле однаково конструктивно і функціонально.

Коди згідно креслень газових котлів:

➢ Biasi: BI1091502;
➢ Protherm: 0020027628;
➢ Ariston: 998941.
