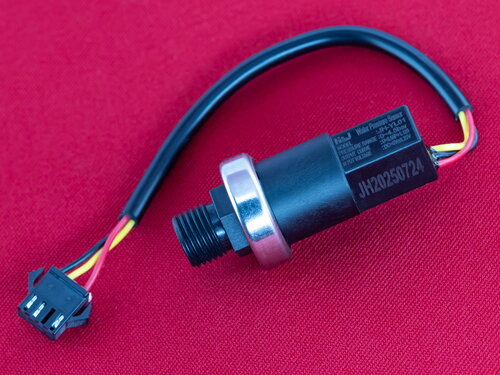

Оригінальний датчик тиску води Rocterm Diamond серій TD та TDC ➦ 0-4.5 Bar, DC 5V

Диференційований датчик тиску води для Rocterm Diamond - надійне електронне реле 0-4.5 Bar з різьбленням 1/4 для китайських котлів

Електронний датчик тиску води є ключовим елементом безпеки та ефективності газового котла. Представлена ​​модель – високоякісний аналог оригінального артикулу D42920 – спеціально розроблена для забезпечення безперебійної роботи котлів Rocterm Diamond серій TD та TDC.

Цей датчик (часто званий електронним реле тиску) постійно вимірює рівень тиску теплоносія у системі опалення. Він передає точний сигнал про поточний тиск електронної плати котла. Це критично важливо, оскільки:

• Захист від "Сухого Ходу": При падінні тиску нижче критичної позначки (зазвичай ~0.5-0.8 Bar), датчик негайно блокує запуск пальника, запобігаючи перегріву та пошкодженню теплообмінника.
• Оптимальна робота: Забезпечує роботу котла в рекомендованому виробником діапазоні тиску (1.0-1.5 Bar), гарантуючи його максимальну ефективність.

Завдяки стандартним характеристикам та приєднувальному різьбленню 1/4 дюйма, цей датчик JH-YL01 може бути використаний не тільки в моделях Rocterm, але і в інших китайських та європейських газових котлах, де потрібні схожі параметри тиску та підключення (0-4.5 Bar, 5V живлення).

Датчик тиску диференційований - функції та технічні дані

Основні характеристики датчика JH-YL01

• Призначення: вимірювання тиску теплоносія у контурі опалення.
• Тип датчика: електронне реле (аналоговий вихід), що передає напругу, пропорційне тиску.
• Сумісність: Rocterm Diamond TD-B11, TD-B17, TD-B20, TD-B24, а також усі TD/TDC.
• Діапазон виміру: 0 – 4.5 Bar, підходить для більшості побутових систем опалення.
• Приєднувальне різьблення: 1/4 дюйми (зовнішня), стандартний розмір для багатьох котлів.
• Вхідна напруга: DC 5V ±0.25V, стандартна напруга живлення плати управління.
• Вихідна крива (формула): U=0.55P+1.125 (де U – вихідна напруга, P – тиск у барах), використовується платою для точного розрахунку тиску.
• Підключення: трипровідне (червоне, жовте, чорне) - стандартний роз'єм для підключення до плати.

Особливості, причини поломки та переваги датчика тиску

• Висока Точність: Аналоговий вихід забезпечує лінійну залежність напруги тиску, гарантуючи точні показання для плати управління.
• Широкий Діапазон: Діапазон 0-4.5 Bar із запасом покриває всі робочі та випробувальні тиски побутових котлів.
• Проста Заміна: Стандартне різьблення 1/4" та сумісний роз'єм спрощують процес самостійної або сервісної заміни.

Причини виходу з ладу
Незважаючи на високу надійність, електронні датчики тиску можуть вийти з ладу з таких причин:

• Гідравлічні удари: Різкі стрибки тиску в системі можуть пошкодити чутливу мембрану датчика.
• Корозія та окислення: Попадання вологи або неякісний теплоносій можуть спричинити корозію контактів або внутрішньої електроніки.
• З часом чутливі елементи втрачають свою точність.
• Проблеми з живленням 5V від плати можуть призвести до виходу датчика з ладу.

Чому варто купити у нас?

• Ми пропонуємо гарантовану якість та повну сумісність для відновлення працездатності вашого газового котла Rocterm Diamond TD/TDC.
• Перевірена сумісність: Ми гарантуємо, що цей датчик є надійною заміною артикула D42920 і підходить для всіх вказаних моделей (TD-B11, TD-B17, TD-B20, TD-B24).
• Прямі поставки дозволяють нам пропонувати один з найкращих аналогів китайських котлів за найбільш конкурентною ціною.
• Швидка Доставка: Надсилання в день замовлення по всій Україні.

Не ризикуйте безпекою та комфортом – замовте надійний датчик тиску прямо зараз!
