Name: Реле тиску води Vaillant, Protherm, Saunier Duval, Viessmann
Brand: Vaillant
SKU: 8.47
Price: 936 UAH
Availability: InStock

Датчик тиску Vaillant Tec, Ecotec, Eco Vit (VU, VUW, VKK, VKO, VWS, VWW) 0020059717

Реле тиску води ідеально підходить конструктивно і функціонально для установки на котли Saunier Duval S57205, Protherm 0020023216, Viessmann 7826025.

Vaillant turboTEC Pro mini, atmoTEC Pro mini VU 240/3-3 M VU 240/3-3 M R1 VUW 180/3-3 M VUW 180/3-3 M R1 VUW 200/3-3 M VUW 200/3-3 M R1 VUW 240/3-3 M VUW 240/3-3 M R1 VUW 202/3-3 M VUW 182/3-3 M R1 VUW 202/3-3 M R1 VUW 242/3-3 M VUW 242/3-3 M R1	Vaillant atmoTEC Pro \| Plus VU 120/3-5 VU 200/3-5 VUW 240/3-3, R1 VUW 240/3-5 VUW 280/3-3, R1 VUW 280/3-5 VUW 200/3-3 VUW 200/3-3 R1 VUW 200/3-5 VUW 240/3-3 VUW 240/3-5(B) VUW 280/3-3	Vaillant turboTEC Pro \| Plus VUW 202/3-3, R1 VUW 202/3-3 VUW 202/3-5 VUW 242/3-3, R1 VUW 242/3-5 VUW 282/3-3, R1 VUW 282/3-5 VUW 322/3-5 VUW 242/3-3(B) VUW 242/3-3(B) R1 VUW 242/3-5(B) VUW 282/3-3(B) VUW 282/3-3(B) R1 VU 202/3-5 VU 112/3-5 VU 242/3-5 VU 282/3-5 VU 322/3-5 VU 362/3-5	Vaillant turboTEC Pro \| Plus VUW 282/3-5(B) VUW 322/3-5(B) VUW 362/3-5 VUW 362/3-5 VU 122/3-5 Конденсаційні котли Vaillant ecoTEC plus VU OE 246-376/3-5 ecoTEC VU 466/4-5, 656/4-5 eco VIT VKK INT 226...656/2 exclusiv Vaillant turboTEC VU 254/4-7 VUW 254/4-7 exclusiv Vaillant turboTEC VU 105/4-7 VU 255/4-7 VUW 255/4-7

Реле тиску води котлів Vaillant встановлено в навісних, підлогових і конденсаційних котлах серії Tec. Фактичний тиск в системі постійно передається на плату управління котла. Тиск води впливає на мембрану датчика, яка при зміні тиску змінює хід. Рух мембрани передається на навантажений пружиною магніт, який впливає на датчик Холла (що вмонтований всередині датчика тиску).

Відстань між магнітом і датчиком Холла змінюється в залежності від тиску, воно реєструється мікро чіпом і перетвориться в сигнал напруги, який передається на електронну плату управління котла.
Тиск в системі висвічується на дисплеї котла. В випадку пониження тиску нижче 0,4 бар котел вимкнеться з-за відсутності тиску в системі, на дисплеї висвітиться код помилки F. 22. Розпал пальника не відновиться, поки тиск не перевищить мінімального значення 0,7 бар. Після підживлення системи до робочого тиску котел буде готовий до експлуатації.

Як перевірити електронний датчик тиску на справність?

в стані без надлишкового тиску напруга становить близько 0,5 Вольт постійного струму;
при тиску 3,5 бар біля 3 Вольта.

Вимірювання напруги проводиться в штекері датчика тиску води між чорним (заземлення) і зеленим (сигнальна лінія) кабелями.

Характеристики датчика тиску:

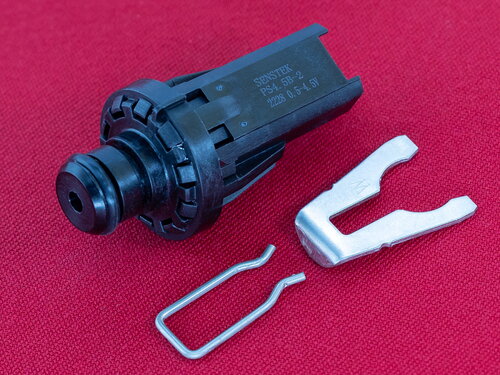

Комплектація: датчик тиску, ущільнююче кільце, два затиску-фіксатора.
Артикул виробника: 0020036671, Т44420436А,
Конструкція: пластиковий корпус, кріплення-скоба.
