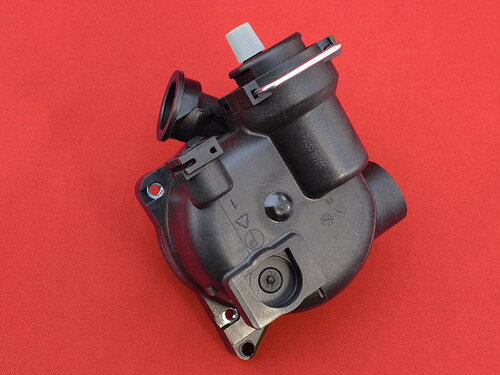

Равлик циркуляційного насоса Ariston, Chaffoteaux 4516565, 4516564, 4521352

Равлик (або задня) циркуляційного насоса є ключовим гідравлічним елементом газового котла. Вона виконує функцію корпусу для насосного модуля, організує прийом та подачу теплоносія в систему опалення, і служить точкою інтеграції для критично важливих елементів - автоматичного відвідника повітря і, в залежності від моделі, реле (датчика) тиску води.

Нюанси вибору та сумісність — Коди 51.14 або 51.15

Равлик насоса котлів Ariston, Chaffoteaux Для величезного модельного ряду традиційних і конденсаційних котлів Ariston та Chaffoteaux використовуються дві зовні ідентичні, але конструктивно різні модифікації равликів.

Правильний вибір критично важливий для коректної роботи системи.

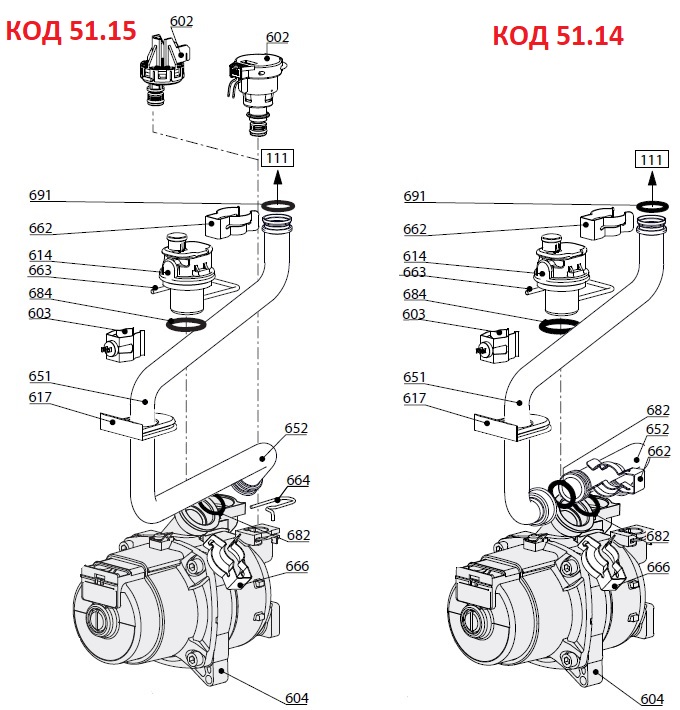

Головна відмінність полягає в місці встановлення датчика тиску води (реле тиску):

➦ 51.14 - Код на корпусі виробу 4516565: отвір під реле тиску води заглушено, якщо він монтується в лівий вузол подачі або відсутній у даній моделі котла;

➦ 51.15 - Код на корпусі виробу 4516564, 4521352: отвір під реле тиску води наскрізний, призначений для монтажу датчика тиску 65104321 або 6505090.

Як визначити необхідну модифікацію?
Для безпомилкового вибору необхідно вивчити гідравлічну схему котла:

Визначте маркування на старому равлику: 4516565, 4516564 або 4521352.
Візуально перевірте місце монтажу реле тиску: чи монтується датчик у корпус равлика (наскрізний отвір, тип 51.15), чи він встановлений в іншому вузлі (заглушений отвір, тип 51.14).

Равлик застосовується у величезному модельному ряді традиційних та конденсаційних газових котлів. Нижче наведено перелік найпопулярніших моделей.

Насос Ariston AS 24 FF/CF EGIS 24 FF/CF EGIS PLUS 24 FF/CF BS 24 FF/CF BS II 24 FF/CF MATIS 24 FF/CF Clas 24/28 CF \| FF Clas Evo 24/28 CF \| FF Clas System 15/24/28/32 CF \| FF Clas Evo System 24-28/32 CF \| FF Genus 24-28 CF \| FF Genus EVO 24-30 CF \| FF Genus EVO 28-32 FF Egis Premium 24 Egis Premium EVO 25 E-Combi EVO 24-30-38 FF CARES X 15/18/24 FF/CF HS X 15/18/24 FF/CF CARES ONE 24/30 Clas HE EVO 24 Clas X 24-28 CF \| FF Clas X System 24-28-32 CF \| FF	Насос Chaffoteaux URBIA 25 CF \| FF URBIA EVO 25-30 CF \| FF URBIA Green EVO 25 Talia 25-30 CF \| FF Talia System 15-25 CF \| FF Talia System 30-35 FF Talia Green 25 FF Talia EVO System 25-30 CF \| FF Serelia 25 CF \| FF Serelia Green 25 FF Serelia EVO 25-30 CF \| FF Mira C Green 25 FF Mira C 25-30 CF \| FF Mira C EVO 25-30 FF Pigma 25/30 CF \| FF Pigma Green 25 Pigma Green EVO 25 Alixia 20/24 CF \| FF Alixia Green 24 Alixia Green EVO 24

Конструктивні особливості

Пластиковий корпус равлика виготовлений із міцного полімеру PA66-GF30, стійкого до температурних та механічних навантажень у системі опалення.
Відвідник повітря: У верхній частині корпусу передбачено посадкове місце для автоматичного повітряного клапана. Ковпачок відвідника повітря може бути сірим або червоним (залежно від виробника), що не впливає на функціональні властивості самого виробу.
Маркування: На корпусі обов'язково є цифрове маркування 4516565, 4516564 або 4521352, яке, як було сказано, вказує на конструкцію отвору під реле тиску: наскрізне (51.15) або глушене (51.14).

Симптоми поломки та причини
Незважаючи на міцний матеріал, равлик може вийти з ладу, що вимагатиме заміни:

Тріщини та протікання: Найчастіша причина – механічні пошкодження або деформація пластику внаслідок перегріву або гідроударів. Будь-яка тріщина веде до негерметичності системи.
Несправність датчика: Пошкодження корпусу в місці монтажу датчика тиску може призвести до некоректної роботи або повної відмови системи контролю тиску.

Придбання окремо від насосу
Згідно з каталогами запчастин Ariston TermoGroup, цей равлик (задня частина) не постачається як окрема комплектуюча, а тільки в зборі з циркуляційним насосом.

Ми надаємо можливість купити равлик насоса Ariston, Chaffoteaux окремо при його дефектації, що значно заощаджує ваші кошти. Проте, через наявність двох типів (51.14 та 51.15), критично важливо при замовленні уточнити нюанси щодо монтажу реле тиску води у вашому котлі, щоб гарантувати правильний підбір запчастини.
