Тримач двигуна триходового клапана Elbi

Призначення: кріплення приводу триходового клапана до корпусу.
Матеріал: сталь.

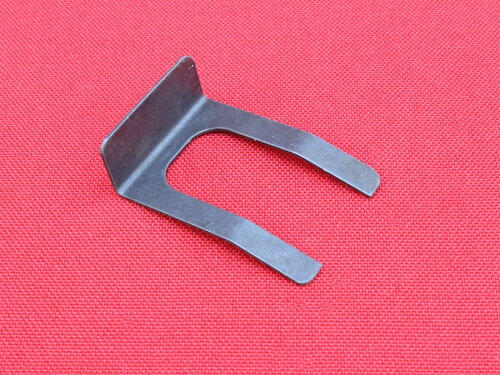

Затискач (фіксатор) електроприводу триходового клапана Elbi 8380680

Затискач електроприводу триходового клапана 8380680 — металева фіксувальна скоба, призначена для надійного кріплення електричного приводу (сервоприводу) Elbi до корпусу триходового клапана газового котла.

Артикул деталі — 8380680.

Затискач забезпечує правильне положення електроприводу відносно штока клапана та запобігає його зміщенню під час роботи. Незважаючи на просту конструкцію, фіксатор є важливим елементом механізму перемикання котла між режимами опалення та гарячого водопостачання.

Матеріал: сталь.

Сумісність

Фіксатор 8380680 застосовується в гідравлічних вузлах з електроприводами триходового клапана Elbi відповідної конструкції та зустрічається в газових котлах різних виробників:

Ariston;
Baxi;
Westen;
Hermann;
Ferroli;
Biasi;
Chaffoteaux;
Nova Florida;
Fondital;
Italtherm;
Nobel;
Protherm;
Zoom;
Solly;
та інших котлах, де використовується сумісний триходовий клапан і привід Elbi.

Сумісність слід визначати насамперед за конструкцією встановленого електроприводу та корпусу триходового клапана. У котлах одного бренду можуть застосовуватися різні гідравлічні групи, тому перед замовленням рекомендується порівняти форму старого фіксатора та спосіб кріплення приводу.

Для чого потрібен фіксатор 8380680

Електропривід триходового клапана встановлюється безпосередньо над штоком перемикального механізму. Під час роботи двигун впливає на шток, переводячи клапан з одного положення в інше.

Скоба 8380680 фіксує привід на корпусі клапана, завдяки чому зусилля електродвигуна правильно передається на шток.

Фіксатор необхідний для стабільного перемикання:

з опалення на гаряче водопостачання;
з ГВП назад на опалення.

За відсутності скоби або її неправильного встановлення сервопривід може зміщуватися відносно штока, через що триходовий клапан працюватиме некоректно.

Коли потрібна заміна

Замінити затискач електроприводу рекомендується, якщо:

стара скоба втрачена під час ремонту;
фіксатор деформований;
з’явилася корозія;
скоба зламана або має механічні пошкодження;
привід нещільно тримається на триходовому клапані;
сервопривід зміщується під час роботи;
після ремонту триходового клапана неможливо надійно закріпити двигун.

Особливо важливо перевірити стан фіксатора після демонтажу електроприводу під час ремонту гідравлічної групи.

Вплив фіксатора на роботу триходового клапана

Сам затискач не керує перемиканням потоків води, однак його неправильне положення може призвести до того, що електропривід не зможе повноцінно впливати на шток.

У результаті можуть з’являтися такі ознаки:

котел не перемикається з опалення на ГВП;
триходовий клапан перемикається не повністю;
одночасно нагріваються радіатори та гаряча вода;
привід працює, але шток клапана майже не переміщується;
електропривід помітно зміщується відносно корпусу.

У такій ситуації необхідно перевірити не тільки фіксувальну скобу 8380680, а й електропривід, шток, картридж та втулку триходового клапана.

Ремонт триходового клапана

Під час обслуговування гідравлічного вузла рекомендується перевірити весь механізм у комплексі:

електропривід триходового клапана;
фіксувальну скобу;
шток;
напрямну втулку;
ущільнення штока;
картридж або перемикальний клапан;
стан корпусу гідравлічної групи.

Якщо сам електропривід і триходовий клапан справні, а проблема полягає лише в пошкодженому кріпленні, встановлення нового затискача 8380680 дозволяє відновити надійну фіксацію сервоприводу без заміни дорожчих елементів гідравлічного вузла.
