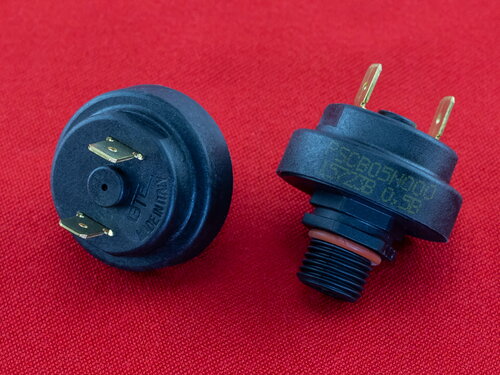

Датчик мінімального тиску води ➣ два контакти (різьблення G 1/4)

Двохконтактне реле мінімального тиску води 0.3÷4.5 bar

Датчик тиску застосовується у великому модельному ряді котлів торгових марок:

Датчик наявності води в контурі опалення - реле мінімального тиску, пресостат контуру опалення.

Призначення датчика тиску води полягає у вимірюванні тиску теплоносія і виконує контроль наявності води в контурі опалення. Датчик мінімального тиску перешкоджає (блокує) газове обладнання при низькому тиску води в системі опалення.

Усередині корпусу датчика мембрана, яка впливає на контакти реле, що підключені до електронної плати управління. При зниженні тиску води нижче норми, реле тиску води закривається і за допомогою сигналу, що йде з реле тиску води, плата блокує дію водогрійного котла. При поновленні робочого тиску, газової котел повертається в нормальний робочий стан.
Реле залежно від моделі котла розташовується в різних гідровузлах, зазвичай знаходиться на вихідному колекторі гідроблока, подачі контуру опалення.
Електричне підключення реле тиску води здійснюється до клем COM і NO (NC не з'єднується).

Характеристики датчика тиску води:

• код виробника: PRSP100-A;
• мінімальний тиск: 0.5/0.3 bar;
• максимальний тиск 4.5 bar;
• максимальна температура 120°С;
• підключення: пластмасова різьблення G1/4;
• два-три контакти підключення, можуть бути задіяні лише два - залежно від партії кількість контактів різна;
• виробник Італія.
