Помаранчева котушка (соленоїд) газового клапана Sit Sigma серії 845-848-898 ➦ EV1+EV2 22VDC

Електромагнітна котушка Sit Sigma (EV1/EV2), 22VDC, Помаранчева - рішення для газових клапанів серії 845-848-898

Представляємо оригінальну електромагнітну котушку (соленоїд) SIT EV1/EV2 22VDC для багатофункціональних газових клапанів серії SIT Sigma 840, 843, 845, 848, 898.

На нашій практиці дана модель котушки-соленоїда використовується в популярних газових котлах Protherm, Saunier Duval, Vaillant традиційного та конденсаційного типів, можливі й інші торгові марки, в яких вмонтована котушка помаранчевого кольору з аналогічними характеристиками - 22 Вольти напруги постійного струму.

Замикаюча котушка впроваджена в газові клапани з артикулами:

• Vaillant EcoTec Pro VUW 286/5-3 - 0020135143 ➣ Sit Sigma 848, 898;
• Vaillant EcoTec pro VUW 346/5-3 - 0020183719 ➣ Sit Sigma 848, 898;
• Vaillant TurboTEC, AtmoTEC Pro | Plus (з 2015 року) - 0020200723 ➣ Sit Sigma 845;
• Protherm Gepard (Гепард), Panther (Пантера), Saunier Duval Themaclassic (з 2015 року) - 0020200660 ➣ Sit Sigma 845.

Загальний перелік кожної моделі вказано на сайті за кодом Vaillant у назві газового клапана Sit Sigma 845, Sit Sigma 848, 898.

Ця котушка є ключовим виконавчим елементом, що забезпечує безпечне та точне керування подачею газу у вашому опалювальному обладнанні. Газовий клапан Sit Sigma оснащений двома електромагнітними котушками:

• EV1 (Головний клапан): Відповідає за плавне включення (розпалювання) та моментальне перекриття подачі газу з метою безпеки.
• EV2 (Допоміжний/Охоронний клапан): Забезпечує додаткову надійність, працюючи в парі з EV1 для повного відкриття/закриття магістралі.

Несправність котушки - одна з найпоширеніших причин виходу з ладу газового клапана. Найчастіше клапан Sit Sigma, в якому встановлена ​​ця котушка, поставляється у зборі з оригінальним артикулом (наприклад, 0020135143, 0020200723 та ін. для Vaillant Group), тобто котушка окремо не поставляється згідно з каталогом запчастин котлів Vaillant, тільки газовий клапан у зборі.

Ми пропонуємо купити нову котушку окремо від перевіреного виробника SitGroup як надійний компонент для швидкого та бюджетного ремонту.
Це дозволяє забезпечити значну економію коштів, уникаючи необхідності купівлі дорогого газового клапана в зборі, якщо проблема полягає виключно в поломці електромагнітного соленоїда.

Технічні характеристики електромагнітної котушки оранжевого кольору 22VDC:

• Сумісність із клапаном Sit Sigma 840, 843, 845, 848, 898 – для різних моделей газових котлів.
• Напруга живлення 22VDC (постійний струм). Це спеціальна версія, при придбанні котушки необхідно переконатися, що газовий клапан вимагає саме 22VDC, а не 220V, дане маркування вказано на корпусі клапана.
• Колір корпусу - помаранчевий, що визначає ознаку цієї модифікації.
• Кількість котушок - 2 шт. (EV1 і EV2) в одному корпусі - соленоїди головного та допоміжного клапанів.
• Тип роз'єму – 4-контактний для швидкого та надійного підключення.
• Опір - перевіряється мультиметром при діагностиці: вимірювальне значення соленоїда на 22VDC EV1 (штекера 3-4 термінали) становить близько 20.5 Ом, EV2 (1-2 термінали) - має бути 22.5 Ом.

Опір даної моделі 22VDC відрізнятиметься від поширених моделей на 220V, у яких опір котушки EV1 становить близько 878 Ом, а EV2 – близько 6860 Ом.

• Виробник – SitGroup, країна Італія.
• Код виробника газових клапанів, в яких однозначно встановлена ​​замикаюча котушка 22VDC - 0.845.119, 0.848.006, 0.898.004.

Причини несправності та заміна котушки Sit Sigma

• Обрив обмотки: Найчастіше виникає через перегрівання або природний зношування. Під час обриву мультиметр покаже нескінченний опір (OL). Клапан у своїй не відкривається.
• Міжвиткове замикання: Відбувається через пошкодження ізоляції обмотки (перегрів, попадання вологи). Опір котушки значно нижчий від номінального значення. Клапан може не відкриватися, видавати звук, що гуде, або працювати нестабільно.
• Підвищена або знижена напруга: Зовнішні фактори, що призводять до перегріву або недостатнього зусилля для відкриття клапана.

Заміна котушки EV1/EV2 – це простий та швидкий спосіб відновити працездатність газового клапана. Котушка фіксується за допомогою одного гвинта і легко знімається, що дозволяє зробити ремонт силами кваліфікованого спеціаліста в найкоротший термін.
Перед покупкою обов'язково перевірте, що маркування на старому соленоїді відповідає параметрам 22VDC і має помаранчевий колір, щоб гарантувати сумісність.

У комплект поставки входить все необхідне для негайної установки:

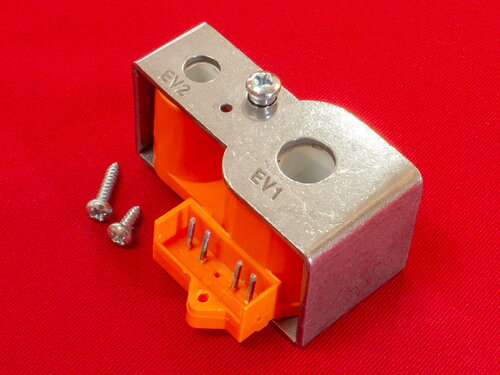

• Електромагнітна котушка (соленоїд) SIT EV1/EV2 22VDC в металевій обоймі (Помаранчевий колір).
• Роз'єм (фішка) для підключення живлення.
• Гвинти кріплення (як показано на фото) — для фіксації котушки на корпусі газового клапана.
